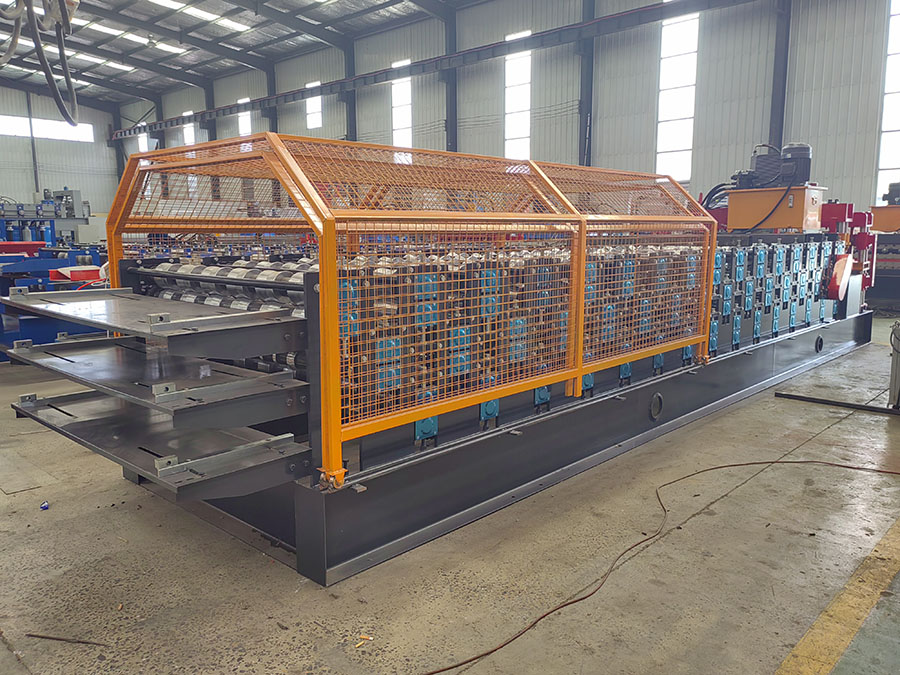

三层压瓦机是一种在双层压瓦机基础上发展而来的彩钢瓦成型设备,具有一机三用的功能,以下是关于它的详细介绍:
- 结构组成:
- 开卷机:用于装载和展开原材料卷材,如彩钢板卷材等,为后续的成型加工提供连续的材料供应。

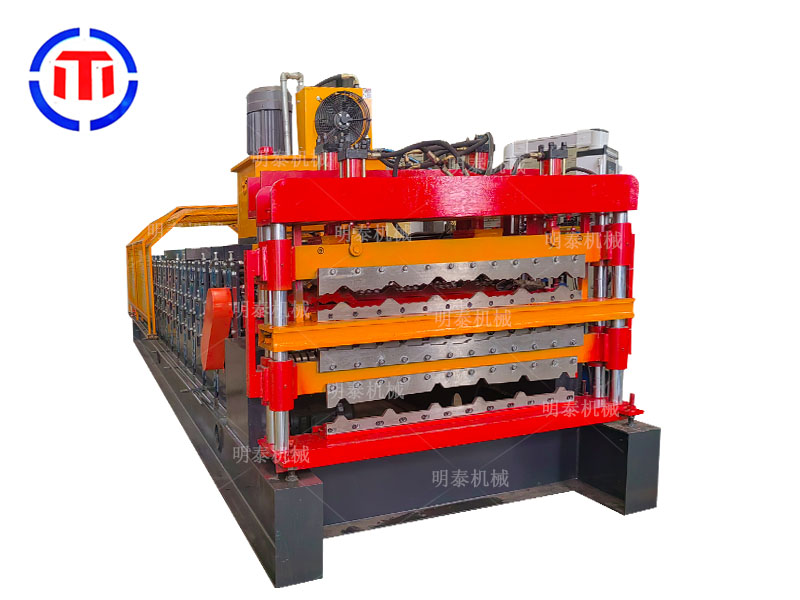

- 成型主机:这是三层压瓦机的核心部件,由多组轧辊组成。不同层的轧辊分别对应不同型号的瓦片成型需求,通过轧辊的滚压、弯曲等作用,将原材料逐步压制成所需的瓦片形状。
- 液压及切断系统:液压系统为压瓦机提供动力,驱动轧辊的运转以及剪切装置的工作。切断系统则负责在瓦片达到设定长度时,将其准确切断,保证瓦片的尺寸精度。
- 出料平台:用于接收和输送已经成型并切断的瓦片,方便操作人员进行收集和后续的处理。
- 电控系统:是三层压瓦机的控制中心,采用先进的自动化控制技术,如 PLC 控制器等,可对设备的运行参数进行精确设置和监控,包括压瓦速度、剪切长度、各层的工作状态等。
- 工作原理:首先将原材料卷材放置在开卷机上,随着设备的运行,卷材被逐步展开并送入成型主机。在成型主机中,原材料经过不同层的轧辊组的加工,被压制成不同型号的瓦片形状。然后,经过成型的瓦片进入切断系统,按照预设的长度被切断。最后,切断后的瓦片通过出料平台输出。
- 特点:
- 一机三用:可以同时生产三种不同型号的瓦片,大大提高了设备的利用率和生产效率,减少了设备的占地面积和投资成本。例如,一台三层压瓦机可以同时生产 840 型、900 型和另一种特定型号的瓦片。
- 操作灵活:上下层的转换操作简单,只需通过电控柜上的转换钮来分别控制每一层,动力也可通过离合器分别控制,方便用户根据生产需求进行切换。
- 调试和维护方便:虽然三层压瓦机的结构相对复杂,但由于采用了模块化设计和先进的控制系统,使得设备的调试和维护相对容易。操作人员可以通过电控系统快速诊断设备故障,并进行相应的维修和调试。
