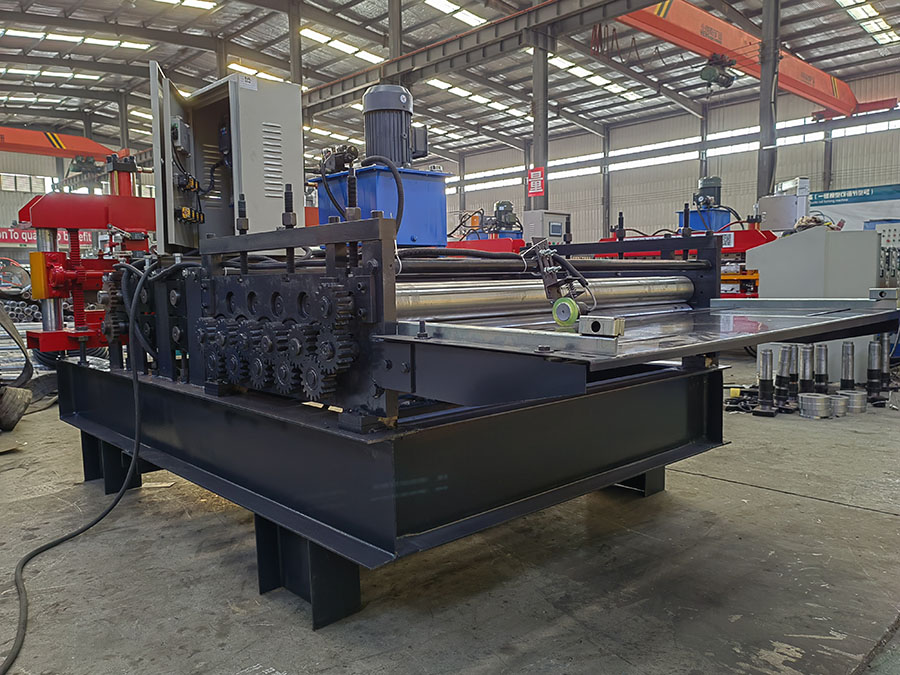

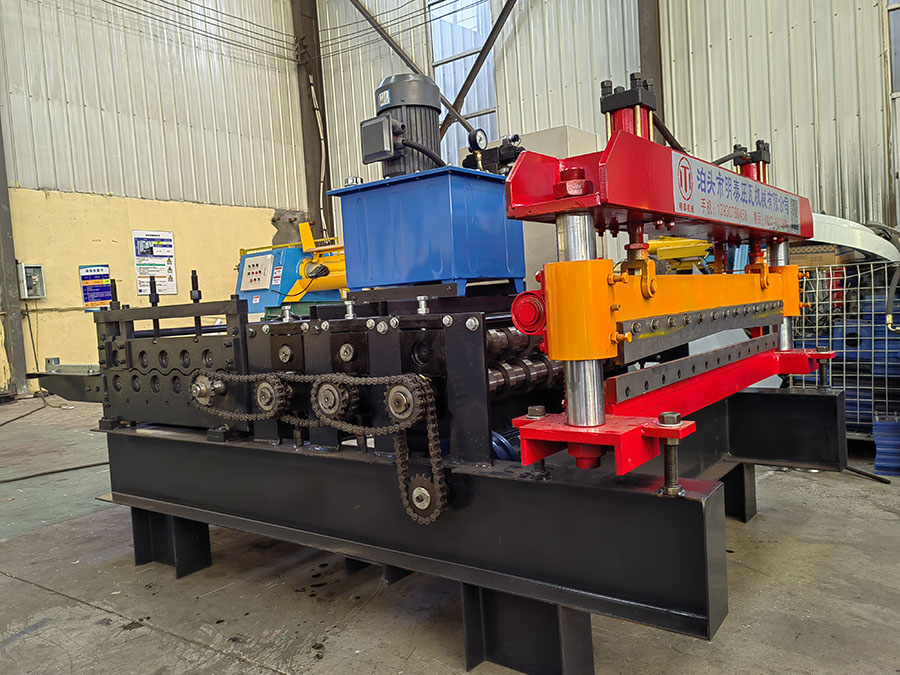

校平分条一体机是一种将板材校平与分条功能集于一体的设备，在金属加工等行业有着广泛应用。
一、工作原理
- 校平部分：
- 校平分条一体机通常采用多组上下交错排列的校平辊。当板材通过这些校平辊时，上下辊对板材施加一定的压力，使板材在反复弯曲的过程中逐渐消除内应力，从而达到校平的目的。
- 校平辊的数量和排列方式会根据不同的板材厚度和材质进行设计，以确保校平效果。例如，对于较厚的板材，可能需要更多的校平辊和更大的压力来实现良好的校平效果。
- 分条部分：
- 分条部分主要由圆盘刀和刀轴组成。板材经过校平后，进入分条区域，圆盘刀在刀轴的带动下高速旋转，将板材按照设定的宽度切割成若干条窄带。
- 圆盘刀的间距可以根据需要进行调整，以满足不同宽度的分条要求。同时，为了保证分条的精度和质量，刀轴的精度和稳定性要求较高。
二、设备组成
- 放料装置：用于放置待加工的板材卷料，通常具有自动放料功能，以保证生产的连续性。放料装置的张力控制对于确保板材在加工过程中的稳定性至关重要。
- 校平机构：如前所述，由多组校平辊组成，负责对板材进行校平处理。校平机构的调整装置可以根据不同的板材参数进行调整，以达到最佳的校平效果。
- 分条机构：包括圆盘刀、刀轴、传动装置等。分条机构的精度和稳定性直接影响分条的质量和宽度精度。
- 收料装置：用于收集分条后的窄带板材，通常采用卷取或堆垛的方式。收料装置的速度和张力控制需要与分条机构相匹配，以确保收料的整齐和稳定。
- 控制系统：采用先进的电气控制系统，如 PLC 控制器、触摸屏等，实现对设备的自动化操作和精确控制。操作人员可以通过控制系统设置设备的运行参数，如校平压力、分条宽度、速度等，同时监控设备的运行状态。
三、技术参数
- 可加工板材厚度：一般在 0.3mm - 6mm 之间，不同型号的设备可能会有所差异。
- 校平精度：通常在 ±0.5mm/m 以内，对于高精度要求的板材，校平精度可能会更高。
- 分条宽度精度：一般在 ±0.1mm 以内，取决于圆盘刀的精度和设备的稳定性。
- 生产速度：根据设备型号和板材厚度的不同，生产速度一般在每分钟几米到几十米之间。
