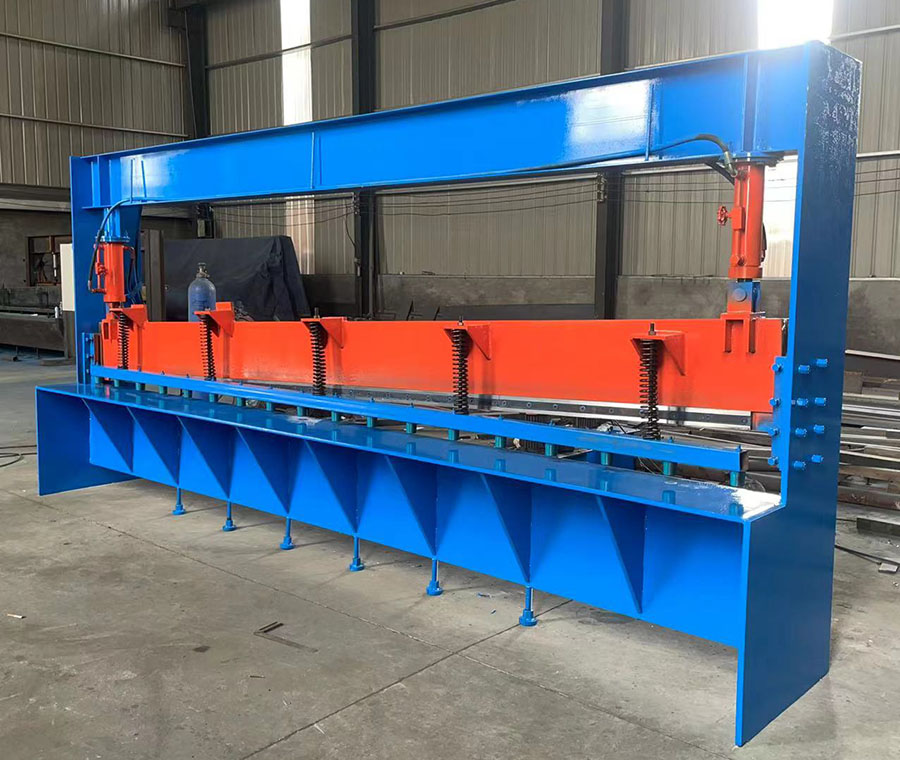

剪板机是一种用于金属板材剪切加工的机械设备，在机械制造、汽车制造、航空航天等众多领域有着广泛应用。
一、工作原理
剪板机主要通过上、下刀片的相对运动来实现对板材的剪切。电机驱动飞轮旋转，飞轮通过离合器与传动轴相连，传动轴带动偏心轴转动，偏心轴带动上刀架做上下往复运动。当板材放置在剪板机的工作台上，且上刀架向下运动时，上、下刀片对板材产生剪切力，将板材剪断。
二、设备组成
- 机身：剪板机的主体结构，由机架、工作台等部分组成，为整个设备提供稳定的支撑。机身通常采用高强度钢材焊接而成，具有足够的刚性和稳定性。
- 刀架：分为上刀架和下刀架。上刀架安装上刀片，由传动机构驱动做上下往复运动；下刀架安装下刀片，固定在工作台上。
- 传动系统：包括电机、飞轮、离合器、传动轴、偏心轴等部件，负责将电机的动力传递给上刀架，实现上刀架的上下运动。
- 控制系统：采用电气控制系统，如 PLC 控制器、触摸屏等，实现对剪板机的自动化控制。操作人员可以通过控制系统设置剪切参数，如剪切长度、剪切次数等，同时监控设备的运行状态。
- 压料装置：用于在剪切过程中压紧板材，防止板材在剪切过程中发生移动或翘起。压料装置通常由压料缸和压料板组成，通过液压或气动方式驱动压料板压紧板材。
- 后挡料装置：用于精确控制板材的剪切长度。后挡料装置通常由电机、丝杠、挡料板等组成，电机驱动丝杠转动，带动挡料板前后移动，实现对剪切长度的精确调整。
三、技术参数
- 可剪切板材厚度：不同型号的剪板机可剪切的板材厚度不同，一般在几毫米到几十毫米之间。
- 剪切长度：剪板机的最大剪切长度也是一个重要的技术参数，通常在几米到十几米之间。
- 剪切角度：上、下刀片之间的夹角称为剪切角度，一般在 0.5° 到 3° 之间。剪切角度的大小会影响剪切质量和刀片的使用寿命。
- 行程次数：上刀架每分钟的往复运动次数称为行程次数，它反映了剪板机的工作效率。行程次数一般在每分钟几次到几十次之间。
四、特点
- 剪切精度高：通过精确的控制系统和后挡料装置，可以实现对板材剪切长度的精确控制，剪切精度一般在 ±0.5mm 以内。
- 工作效率高：剪板机的行程次数较高，可以快速完成板材的剪切加工，提高生产效率。
- 操作简便：采用自动化控制系统，操作界面友好，操作人员只需经过简单培训即可掌握设备的操作方法。
- 安全可靠：剪板机配备了各种安全保护装置，如紧急停止按钮、安全光幕等，确保操作人员的安全。
